Este sitio está en constante construcción. Perdonad las molestias.

DREAM POOLS 2003

PARAISO DE MAR Y MONTAÑA.

                                       Ficha técnica breve.           Revisión: 9 Septiembre 2003.

Ubicación de la piscina: En algún lugar del Sur de Catalunya
Inicio del proyecto/estudio: Verano del 2001
Inicio de las obras: Octubre del 2002
Finalizado de las obras: Junio del 2003
Coste del proyecto
(Solo piscina y equipamientos): Entre 200.000 y 300.000Euros (actualizado a la fecha de Revisión)

Tipo de obra: Piscina de cascada/desbordamiento contínuo
Uso de la piscina: Privado familiar
Dimensiones de la piscina: 155m3 aprox (TOTAL)

Equipamientos destacables:
-Hidraúlica: HIDRODYNAMICS-3, con sectorización de zonas de ingreso de agua tratada que permite dirigir el volumen deseado de agua filtrada/tratada en función de las necesidades de tratamiento (en el futuro puede automatizarse completamente).
-Filtración: Sistema de triple redundancia de filtros DUALES (zeolitas-Diatomeas), con bombeo ultrasilencioso de larga autonomía (la vida media de los componentes de desgaste es de 15 años aprox).
-Tratamiento del agua: ECOZONE VIP-ex, basado en desinfección contínua principal con ozono, desinfección de seguridad con bromo y neutralización del pH con CO2. Equipamiento modular que permite ampliar la inyección de ozono hasta eliminar el empleo del bromo si se quiere. El sistema emplea una bomba recirculadora de alto rendimiento completamente inoxidable y un tanque de contacto superior a 6 minutos, el cual a su vez degasifica el exceso de aire/ozono residuo reinyectándolo en otro punto de la piscina. Sistema de by-pass por inyección de caudal ultrasaturado de O3.
-Control de los sistemas: Sistema programable EASYLink 3, totalmente personalizable, con autodiagnósticos y con posibilidad de enviar mensajes SMS via red GSM de de los estados de la piscina.
-Sistema de limpiafondos integrado: Totalmente funcional, con bomba ultrasilenciosa de alto rendimiento y sistema de filtración independiente de zeolitas de baja velocidad. Controlado por autómata programable que permite ajustes en la pantalla LCD de limpieza especial de zonas "difíciles" (la piscina se ha sectorizado en 6 zonas independientes que pueden seleccionarse para "insistir" en la limpieza). El sistema dispone de 12 sectores individuales gobernados por electroválvula de paso total.
-Iluminación: por fibra óptica TOTAL, con mando a distancia UHF codificado y 8 colores a seleccionar.
-Acabados: playas y rejillas de rebosadero de BOLONDO tropical acabados con simple aceite protector natural (madera de mayor densidad que la Teka). Gresite con tonos elegidos por el cliente de cerámica especial APPIANNI en todos predominantes azules (exceptuando la cascada). Cascada  con una mezcla de gresite APPIANI (tonos verde oscuro y marrón) con revestido de piedra natural seleccionada.
-Climatización: Estructura 100% aislada térmicamente y la instalación dispone de las entradas/salidas pertinentes para emplear CUALQUIER sistema de climatización.
-Acceso a la piscina: mediante "playa" de gran superficie con final de escalera de peldaño de anchura total curvilinea.
-Otros: equipo de masaje/natación a contracorriente de doble jet orientable y alta potencia.


Tour de la piscina.....

Como en todas nuestras obras, esta piscina tiene una historia que contar. A diferencia de las piscinas impersonalizadas que suele realizar nuestra competencia, nuestras piscinas tienen una preparación, un nacimiento y un crecimiento (de momento no hemos contado con ninguna defunción... cosa que algunos no pueden presumir...).

Un poco de historia:
Un 17 de septiembre del 2001, en nuestro foro aparece un mensaje de alguien denominado BEATRICE.
Dicha persona muestra interés en realizar una reforma en su piscina existente, de lo que se extrae que está hasta el "moño" de la susodicha. Previamente, ya había entablado correspondencia via e-mail conmigo, pero dado que en ese mismo instante habian otras 4 personas interesadas en la misma temática, le sugerí que apareciera con su consulta por el foro, para así de paso aligerar un poco el trabajo reiterando contestaciones.
El mensaje en concreto lo podeis leer
aquí.

Despues de varias preguntas/respuestas e innumerables emails (con datos e información privada) el proyecto se empieza a perfilar poco a poco a su vez con la captación de la idea del cliente, claro está.

Despues de la gestación del proyecto, que dura un año completo, se perfila la idea del cliente. En un principio se trata de aprovechar parte de la piscina existente para ser ampliada, y luego esa idea se descarta en varias ocasiones al ver que el partir de ese punto limita mucho las posibilidades del diseño.

Es en el invierno del 2002, a causa de unas ingentes y desastrosas tormentas de agua, que las cosas cambian de sentido: un magnífico arbol, enorme y regio, cae ante el diluvio, haciendo que un trozo de la finca quede completamente desnudo.

Como que no hay mal que por bien no venga, gracias a ese desafortunado azar, el emplazamiento de la piscina cambia radicalmente de sitio. En esta ocasión pasa al mejor de los sitios disponibles de la finca: accesible desde la vivienda en dos de sus caras (las mejores) y protegido por un entorno que se ha modelado magníficamente.

Este nuevo emplazamiento hace que la piscina pueda ser más grande, lo cual era impensable en la otra situación, pero ahora puede alargarse lo suficiente para favorecer la natación, además de estilizar sus formas de una manera antes impensable.

Sólo se mantiene una de las premisas iniciales: la piscina debe ser de cascada y desbordante... técnica compleja que dominamos a la perfección, la cual aúna estética con funcionalidad total.

¿Qué pasó con la piscina antigua?, Bueno, actualmente está cumpliendo con creces el trabajo de  depósito de compensación de la actual piscina....

Algunas vistas de la piscina antigua (original). Una piscina de más de 20 años de antiguedad que cumplió muy bien su cometido... hasta su cambio.

(pulsar sobre las fotos para obtener imágeens ampliadas).

Planos iniciales de las últimas modificaciones aceptadas. La líneas puntedas con curvas de color azul/verde se corresponden a las proyecciones del "horizonte".

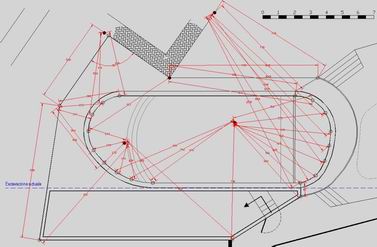

Este es el diseño definitivo. Este plano es el correspondiente a la triangulación del terreno para los trabajos previos a la excavación.

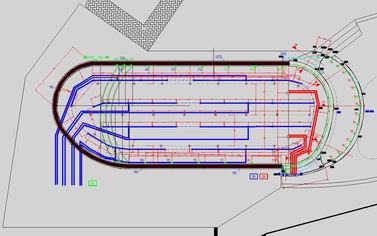

Una de hidraulica......

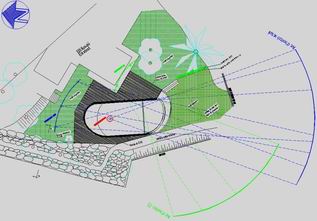

Este es de los últimos diseños, ya con el aspecto muy similar al estado actual.

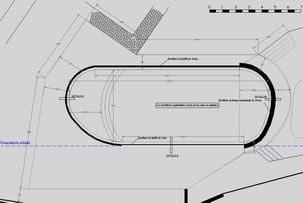

Este es el plano de los encofrados exteriores.

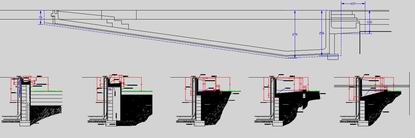

Secciones transversales con los detalles de las instalaciones en la estructura, armados, etc...

MEN AT WORK!........

Pulsa sobre las fotos para ampliar la imagen.

UNA "DREAM POOL" LISTA PARA SER USADA.....!

Pulsa sobre las fotos para ampliar la imagen.

LAS ENTRAÑAS DE LA BESTIA........

                                       Algunos datos de interes.

Debido a que esta piscina es muy reciente, y dado que sólo ha experimentado una temporada de vida, los datos que aquí ponemos son parciales.
No obstante, pueden seguir siendo de interés, si se tienen en cuenta que reflejan las condiciones de VERANO (en exclusiva) y el hecho de que este año en Catalunya hemos batido todos los records de máximas temperaturas (no existen registros que superen lo acontecido este año). Hemos observado un incremento de las temperaturas promedio de 6.5ºC por encima de la media del año pasado, y eso en una piscina es MUCHO.

Aún teniendo en cuenta lo anterior, y gracias a que esta piscina es de cascada, las temperaturas en el agua han sido muy agradables (no superaron en ningún momento los 30ºC, cuando de media en piscinas "convencionales" se han llegado a los 35-36ºC).

De cualquier modo las características de consumo que se indican, teniendo en cuenta la vida de la piscina, es doblemente FALSA, debido a que se incluye el hecho de que la piscina es de reciente llenado y en las tablas se incluye la PUESTA EN MARCHA, que como sabreis se requiere de gran cantidad de TODO (tratamientos de choque, regulación de alcalinidad, pH etc..).

Aun así, en todas las peores condiciones posibles, más de uno puede sorprenderse... teniendo en cuenta la categoria de esta piscina.

Los precios son PVP con IVA incluido a la fecha del informe.
(ultima rev. 09-sept-2003)

Valores Reales. Alta Temporada (Jun-Ago). Alto aforo (uso). Incluye llenado y puesta a punto.

Bromo

Precio Bromo/Kg (22.5Kgs)

15,13

Eur/Kg

Consumo promedio/dia

1,32

grs/m3/dia

Valor

0,020

Eur/m3/dia

Diatomeas

Precio de las diatomeas/Kg

3,90

Eur/kg

Consumo promedio/dia

0,0008

Kgs/m3/dia

Valor

0,0033

Eur/m3/dia

CO2

Precio del CO2/Kg

2,69

Eur/kg

Consumo promedio/dia

3,41

grs/m3/dia

Valor

0,009

Eur/m3/dia

Acido Clorhidrico

Precio del HCl al 30% (litro)

0,50

Eur/litro

Consumo promedio/dia

0,002

lts/m3/dia

Valor

0,001

Eur/m3/dia

Electricidad

Precio del Kw/h

0,09

Eur/Kw/h

Consumo promedio/dia

0,24

Kw/h/m3/dia

Valor

0,023

Eur/m3/dia

Oxigeno Activo

Precio del MPS (Kg)

9,53

Eur/Kg

Consumo promedio/dia

0,00034

Kgs/m3/dia

Valor

0,0032

Eur/m3/dia

Agua (evaporacion)

(Verano 2003 atípico)

Precio del agua (m3)

2,9

Eur/m3

Consumo promedio/dia

0,56

m3/dia

Valor

0,01

Eur/m3P/dia

Agua (Lav. filtros)

Precio del agua (m3)

2,9

Eur/m3

Consumo promedio/dia

0,15

m3/dia

Valor

0,0028

Eur/m3P/dia

Por mantenimiento (desplazamientos NO incluidos):

Precio de la mano de obra (servicio básico)

32,40

Eur

Necesidad promedio/dia

0,0009

hrs/m3/dia

Valor

0,03

Eur/m3/dia

Valores Especulativos. Alta Temporada (Jun-Ago). Alto aforo (uso). Sin llenado (2º año).

Bromo

Precio Bromo/Kg (22.5Kgs)

15,13

Eur/Kg

Consumo promedio/dia

0,81

grs/m3/dia

Valor

0,012

Eur/m3/dia

Diatomeas

Precio de las diatomeas/Kg

3,90

Eur/kg

Consumo promedio/dia

0,00043

Kgs/m3/dia

Valor

0,0016

Eur/m3/dia

CO2

Precio del CO2/Kg

2,69

Eur/kg

Consumo promedio/dia

2,48

grs/m3/dia

Valor

0,0066

Eur/m3/dia

Acido Clorhidrico

Precio del HCl al 30% (litro)

0,50

Eur/litro

Consumo promedio/dia

0,0014

lts/m3/dia

Valor

0,0007

Eur/m3/dia

Electricidad

Precio del Kw/h

0,09

Eur/Kw/h

Consumo promedio/dia

0,20

Kw/h/m3/dia

Valor

0,018

Eur/m3/dia

Oxigeno Activo

Precio del MPS (Kg)

9,53

Eur/Kg

Consumo promedio/dia

0,00021

Kgs/m3/dia

Valor

0,0020

Eur/m3/dia

Agua (evaporacion)

(promedio de años anteriores)

Precio del agua (m3)

2,9

Eur/m3

Consumo promedio/dia

0,37

m3/dia

Valor

0,007

Eur/m3P/dia

Agua (Lav. filtros)

Precio del agua (m3)

2,9

Eur/m3

Consumo promedio/dia

0,11

m3/dia

Valor

0,002

Eur/m3P/dia

Por mantenimiento (desplazamientos NO incluidos):

Precio de la mano de obra (servicio básico)

32,40

Eur

Necesidad promedio/dia

0,0007

hrs/m3/dia

Valor

0,022

Eur/m3/dia

Acerca del consumo de agua:

Esta piscina es especial. Hasta en el manejo del agua. En caso de lluvias, puede "retener" si quiere, hasta una precipitación de 300mm. Eso es mucha agua.
Las escasas lluvias de verano son aprovechadas y no se desperdician. Dicho de otra manera, el agua que se introduce en la piscina procedente de lluvias es procesada y mantenida, con lo que los gastos de consumo de agua por evaporación, en ciertos casos se anulan y en otros además el consumo por lavado de filtros tambien.
Es muy dificil de calcular ya que con el clima no se tiene control.
Sea como sea, es un dato importante a tener en cuenta....

Generalmente a este rango de piscinas se les asocia un elevado coste de mantenimiento, que es correcto en el caso de que la piscina cuente con pocos o malos sistemas de tratamiento.

Es habitual (lo vivimos dia a dia) encontrar piscinas de este segmento de calidad, las cuales incluso cuentan con la firma de reconocidos diseñadores, arquitectos, paisajistas.... pero que aparte de ello la piscina es totalmente insostenible.

Este es un mal muy común en nuestro sector, al menos en el segmento High-End, que MUY POCOS tienen acceso a conocer.

La verdad, de poco creemos que sirva tener una piscina de libro o de revista si luego no hay bicho que se pueda bañar en ella (hasta la fecha, de las pocas piscinas que hemos visto de este rango realizadas por nuestra competencia, el 100% de ellas se basaban de una manera u otra en emplear cloro...) Para acabar de complicar las cosas, generalmente la piscina acaba en manos de un "chico para todo" que hace las veces de jardinero, de guarda, de limpiabosques, de camarero y otras artes. El resultado es predecible, y acaba conviritiendose en una piscina cara de mantener en todos los aspectos y de saludable poco menos que nada.

Nuestra política trata de romper con el estereotipo de "piscina cara, mantenimiento caro" (aluyendo a que el poder adquisitivo del propietario sufragará los costes como algo "normal").

Esta piscina es una pequeña muestra de lo que se puede conseguir con conocimientos y ganas de hacer las cosas bien. Aunque no es válido ni correcto, si se trasladan los costes detallados a una piscina de volumen más modesto (40/50m3) vereis que sería una piscina de ensueño:
-barata de mantener
-fácil de mantener
-saludable

Con esto, sirva de moraleja de que de nada sirve invertir en una enorme y apabullante estética y luego la piscina no sirve para nadar en unas condiciones al menos seguras y económicas.

Los anteriores resultados, obviamente variarán enormemente dependiendo de muchos factores externos, como el clima, el uso, el envejecimiento de las instalaciones, el trato dado al mantenimiento, etc...

Sirva solo de referencia.


Otros datos de interés:
En los primeros meses, todas nuestras piscinas de esta categoría sufren un "torture test", en el que se incluye por ejemplo, dejar la piscina absolutamente SOLA, funcionando en modo automático, por un periodo de tiempo enorme.

Este test sirve para realizar ajustes al sistema EASYLink, para mejorar sus prestaciones y es un servicio que incluimos en el mantenimiento gratuito que realizamos por un año completo.

Algunos resultados interesantes son por ejemplo (una vez el agua en perfecto BALANCE y puesta a punto):

Limite de saturación de los filtros de zeolitas, incluyendo el del limpiafondos integrado (al 75% del "máximo recomendable"): 46 dias

Limite de saturación de los filtros de Diatomes (al 75% del "máximo recomendable"): 62 dias

Limite o tolerancia a suministro de CO2 interrumpido (sin llegar a pH 7.8): 14 dias

Limite a funcionamiento SOLO OZONO (bromo agotado), antes de apreciar turbidez considerada como crítica: 28 dias (especulativo)

Requerimiento a control de la alcalinidad, antes de llegar al límite de 120ppm: 48 dias

Repercusión al fallo de una bomba (1/3 OUT): Ninguno (el sistema corrige el funcionamiento del resto)

Repercusión al fallo de dos bombas (2/3 OUT): Situación crítica prevista en 50 dias aproximadamente (especulativo)

Repercusión al fallo de una unidad de OZONO (1/3 OUT): Nada. En demanda dosificará mayor cantidad de bromo. Recorte de la vida de los tanques de bromo en un 25% aprox.

Repercusión al fallo de dos unidades de OZONO (2/3 OUT): Nada. En demanda dosificará mayor cantidad de bromo.  Recorte de la vida de los tanques de bromo en un 60% aprox.

Repercusión al fallo de tres unidades de OZONO (3/3 OUT): Nada. En demanda dosificará mayor cantidad de bromo. La piscina pasa a modo SOLO bromo, con lo que ello significa. (El consumo habitual puede triplicarse)


SHOWROOM

Los propietarios de esta piscina, muy amablemente acceden a que la mostremos "en vivo" a nuestros futuros clientes.

Sólo serán mostradas a los realmente interesados, con lo que la premisa previa formal es la de contratarnos el estudio un proyecto "similar" que será prueba irrefutable del interés mostrado y descartar la mera curiosidad.

Todos los que querais información adicional acerca de este proyecto, podeis contactar por
e-mail, incluyendo TODOS vuestros datos personales (nombre completo, dirección y NIF).

Obviamente los propietarios tienen la última palabra y por supuesto serán los que por conveniencia acuerden la fecha/hora de la visita.

Los curiosos, por favor: abstenerse.
